PMD2409PMB3-A
- 產品尺寸：92x92x38mm
- 產品簡介：
PMD2409PMB3-A是建準92X92X38mm風扇，Sunon風扇可防止馬達定子、扇葉移位脫落，具有絕佳阻隔微塵效果、更高信賴性和更長壽命；適用于汽車電子、船舶、無人機、光電、軍工、網通等產業客戶的散熱設計；是各科技企業高效率、大批量生產加工的理想選擇。
- 咨詢熱線：0755-27225354
-
-
風扇詳情

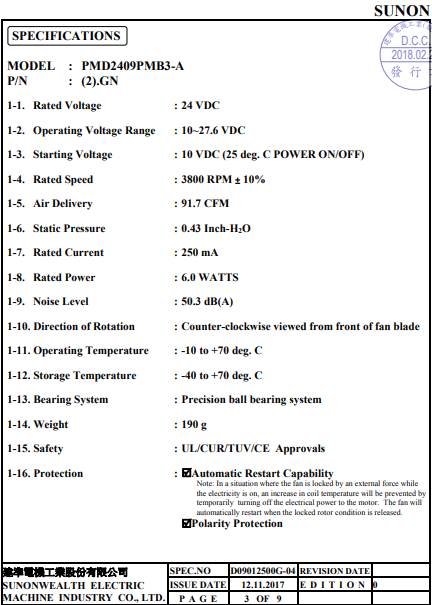

PMD2409PMB3-A規格書下載
http://www.tzaursl.cn/商品參數
| 品牌 | sunon | 尺寸 | 92X92X38 |
|---|---|---|---|
| 環境溫度 | -10°~40° | 電源方式 | 直流電 |
| 造型 | 長方體 | 風扇型號 | PMD2409PMB3-A |
| 軸承 | BALL | 電壓 (VDC) | 24V |
| 電流 (mA) | 250 | 功率 (WATTS) | 6.0 |
| 轉速 (RPM) | 3800 | 風量 (l/min) | 91.7 |
| 風壓 (Pa) | 0.43 | 噪音 (dBA) | 50.3 |
商品介紹
一、風扇簡介及用途
PMD2409PMB3-A是建準92X92X38mm風扇，Sunon風扇可防止馬達定子、扇葉移位脫落，具有絕佳阻隔微塵效果、更高信賴性和更長壽命；適用于汽車電子、船舶、無人機、光電、軍工、網通等產業客戶的散熱設計；是各科技企業高效率、大批量生產加工的理想選擇。
二、風扇規格參數
| 風扇型號 | 軸承 | 電壓 (VDC) | 電流 (mA) | 功率 (WATTS) | 轉速 (RPM) | 風量 (l/min) | 風壓 (Pa) | 噪音 (dBA) | |
| PMD2409PMB1 | BALL | 24 | 250 | 6.0 | 3800 | 91.7 | 0.43 | 50.3 |
六、第三條導線及PWM功能
常見的風扇告警訊號功能：
FG (Frequency Generator)
頻率發生器(Frequency generator,FG)，用于測量電機轉速。
風扇在運轉時,四極風扇每轉一圈會輸出四組波形,電腦可以依此波形來計算風扇的轉速高低,來判定風扇的轉速是否正常。
RD (Rotation Detect)
即停轉告警功能；
風扇運轉時候是低電頻信號，停轉是高電頻信號。
PWM(Pulse Width Modulation)
以脈波寬度調變訊號來控制風扇馬達
風扇轉速 v.s. PWM 曲線 : (例)
